超声刀（超声切割止血刀）利用超声空化效应与高频机械振动实现生物组织的切割与血管闭合，具有出血少、周围组织损伤小、术后恢复快等优势，被誉为"无血手术刀"。在超声刀系统中，刀杆表面包覆的液态硅胶（LSR）层是确保器械密封性、绝缘性及重复灭菌耐受性的关键部件，其成型质量直接影响手术安全与器械寿命。
本文结合橡楚（湖北）橡胶有限公司在LSR包胶与精密模具制造领域的工程实践，系统梳理超声刀刀杆LSR包胶的工艺规范，涵盖功能原理、模具设计、缺陷分析与量产质控四大模块，为医疗器械制造企业提供可落地的技术参考。
一、超声刀刀杆包LSR的功能与材料要求
1.1 刀杆包胶的核心功能
超声刀刀杆表面包覆LSR硅胶层，主要承担以下功能：
- 密封配合：LSR包胶层与内套管形成精密过盈配合，确保手术过程中体液、冲洗液不渗入器械内部，维持超声能量传输的稳定性。
- 电绝缘保护：硅胶的高介电强度（≥20kV/mm）为刀杆提供可靠的电气绝缘，防止高频电能泄漏对患者组织造成意外损伤。
- 耐磨与耐高温：LSR硫化后具有优异的耐磨性，耐受手术中的反复摩擦；同时耐温范围覆盖-40°C至230°C，满足多次高温高压蒸汽灭菌（134°C/2.1bar）的重复使用需求。
- 生物相容性：医用级LSR通过ISO 10993生物相容性测试（细胞毒性、致敏、皮内刺激），确保与人体组织短期接触的安全性。
1.2 材料选型规范
超声刀刀杆包胶对LSR材料提出严苛要求，推荐选型参数如下：
| 性能指标 | 要求范围 | 测试标准 |
|---|---|---|
| 邵氏硬度 | 40-60 Shore A | ISO 7619-1 |
| 拉伸强度 | ≥8.0 MPa | ISO 37 |
| 断裂伸长率 | ≥500% | ISO 37 |
| 撕裂强度 | ≥25 kN/m | ISO 34-1 |
| 压缩永久变形（175°C×22h） | ≤15% | ISO 815 |
| 介电强度 | ≥20 kV/mm | IEC 60243 |
| 生物相容性 | 通过ISO 10993-5/-10/-23 | ISO 10993系列 |
推荐选用铂金催化双组份医用级LSR，如Dow SILASTIC™ Bio 系列或Wacker ELASTOSIL® LR 系列，确保低挥发性、低可萃取物含量，满足医疗器械长期植入或重复使用的法规要求。
二、超声刀刀杆LSR包胶模具设计要点

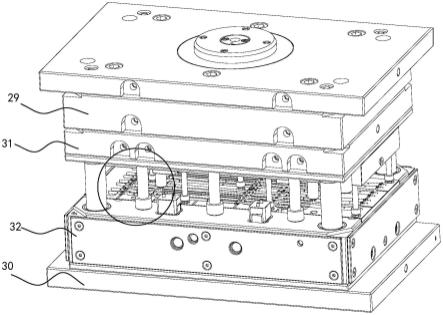

2.1 模具结构设计的特殊性
超声刀刀杆包胶模具与常规LSR包胶模具相比，面临三大特殊挑战：
（1）刀杆不允许有压痕：常规LSR包胶在封胶位置需预留预压量（通常0.03-0.05mm）以防止溢料，但超声刀刀杆表面精度要求极高（Ra≤0.2μm），任何压痕都可能成为应力集中点，影响器械疲劳寿命。解决方案：采用柔性封胶结构——在封胶镶件上设计弹性变形区，通过材料弹性而非刚性挤压实现密封，配合钳工精密研配（研配间隙≤0.005mm），在无压痕前提下控制毛边。
（2）细长杆件的同轴度控制：超声刀刀杆长径比通常≥15:1，包胶段与裸露段的同轴度要求≤0.03mm。模具设计需在刀杆两端设置精密定位套（公差±0.005mm），并在合模方向上设置防弯曲支撑点，间距不超过刀杆直径的8倍。
（3）薄壁包胶的充填挑战：刀杆包胶层壁厚通常仅0.3-0.8mm，LSR流动性极好（溢边值≤0.02mm），薄壁充填要求注射速度与压力的精准匹配。模具流道设计采用针点浇口+环形分流道，浇口直径0.5-0.8mm，确保料流均匀包覆刀杆周向。
2.2 模具加工精度管控
| 加工工序 | 精度要求 | 检测方法 |
|---|---|---|
| 模仁CNC铣削 | 尺寸公差±0.005mm，表面粗糙度Ra≤0.2μm | 三坐标测量仪+白光干涉仪 |
| 型腔抛光 | Ra≤0.1μm（镜面级） | 表面粗糙度仪 |
| 定位销/套加工 | 配合公差H7/g6，同轴度≤0.003mm | 三坐标测量仪 |
| 合模精度 | 合模间隙≤0.01mm（冷态）/≤0.015mm（热态） | 塞尺+蓝丹研配 |
| 排气槽加工 | 深度0.02-0.04mm，宽度3-5mm | 深度千分尺 |
2.3 排气系统设计
LSR流动性极好，型腔中的残留空气若不能及时排出，将在包胶层中形成气泡或表面针孔，严重影响密封性能。排气系统设计要点：
- 抽真空结构优先：在模具结构允许的情况下，设计型腔抽真空系统，真空度控制在-0.095MPa以下，从根本上消除气泡源。
- 排气槽开设原则：排气槽必须开设在料流末端的结合线（熔接线）位置，深度严格控制在0.02-0.04mm——过深则溢料，过浅则排气不畅。
- 多级排气网络：对于包胶长度＞50mm的刀杆，沿轴向每15-20mm设置一组环形排气槽，形成多级排气网络，确保全段包胶无气泡。
三、常见缺陷分析与解决方案
3.1 产品尺寸超差
原因分析：模具设计缺陷（收缩率取值不当、热膨胀未补偿）、加工精度不足（模仁尺寸超差、模架定位精度不够）、过程管控缺失。
解决方案：
- 模具设计阶段：重点尺寸标注清晰并设定合理公差带，包胶外径公差通常控制在±0.03mm以内；根据所选LSR牌号的物性表精确抓取收缩率（医用级LSR通常1.5%-2.5%），并考虑刀杆金属基材对收缩的约束效应（约束收缩率通常比自由收缩率低0.3%-0.8%）。
- 热膨胀补偿：LSR模具工作温度150-180°C，模仁材料（通常S136或H13模具钢）的热膨胀系数约11-13×10⁻⁶/°C，设计时需计算热态下的实际型腔尺寸。
- 加工管控：从零件加工到装配组立，各工序针对重点尺寸执行全检测量，数据记录保存。
3.2 产品毛边（溢料）
原因分析：LSR溢边值极小（≤0.02mm），镶件配合面或分型面存在超过溢边值的间隙即产生毛边。主要发生在镶件配合处及分型面。
解决方案：
- 模具设计需综合评估LSR材料流动性，明确定义各工件的尺寸公差与装配要求。
- 封胶位置采用柔性封胶结构（见2.1节），配合钳工专业研配，研配间隙≤0.005mm。
- 刀杆来料尺寸稳定性管控：刀杆包胶段外径公差控制在±0.01mm以内，圆度≤0.005mm，确保与模具封胶面的配合一致性。
- 定期检查模具封胶面磨损情况，每5000模次进行一次封胶面保养或更换。
3.3 硅胶与刀杆粘接不牢（界面剥离）
原因分析：刀杆表面清洗不彻底、胶粘剂（Primer）选型不当或涂覆工艺不合理、烘烤温度/时间偏离工艺窗口。
解决方案：
- 清洗工艺：刀杆包胶前采用超声波清洗（频率40kHz，时间10-15min）+ 等离子体表面活化（功率200-400W，处理距离10-15mm，速度50-100mm/s），去除表面油脂与氧化层，提升表面能达到≥60mN/m。
- Primer选型与涂覆：根据刀杆基材（通常钛合金Ti-6Al-4V或不锈钢316L）选择匹配的硅胶粘接Primer，推荐Dow SILASTIC™ P-5200或同类医用级Primer。涂覆采用精密刷胶治具控制涂覆区域（超出包胶段≤0.5mm），Primer膜厚控制在2-5μm。
- 烘烤固化：Primer涂覆后烘烤温度120-150°C×15-30min（参照Primer TDS），涂覆后4小时内完成LSR注射成型，避免Primer表面活性衰减。
- 剥离强度验证：每批次首件进行90°剥离测试，剥离强度≥5N/mm为合格。
3.4 包胶层气泡与排气不良
原因分析：模具排气设计不合理、LSR料液脱泡不充分、注射参数不当导致卷气。
解决方案：
- 模具端：优先采用抽真空模具结构（见2.3节）；排气槽开设在结合线位置，深度0.02-0.04mm。
- 料液端：LSR A/B组分混合前分别真空脱泡（-0.095MPa×15-20min），供料系统全程密闭避免二次吸气。
- 注射参数：采用慢-快-慢分段注射曲线——初始慢速（5-10mm/s）填充浇口区，中段快速（20-40mm/s）充满型腔，末段慢速（5-10mm/s）保压补缩，注射压力50-100bar，模具温度160-175°C。
3.5 毛边去除困难
原因分析：模具与刀杆配合尺寸不到位、撕边槽（Tear Trim）设计不合理、Primer涂覆区域超出包胶段导致毛边与刀杆粘连。
解决方案：
- 模具设计合理的撕边槽——在包胶段两端设计深度0.1-0.15mm、宽度0.3-0.5mm的环形撕边槽，使毛边在槽内断裂而非与包胶层本体相连。
- 采用精密刷胶治具，将Primer涂覆区域严格限制在包胶段内，避免Primer溢出导致毛边与刀杆粘连。
- 模具封胶面与刀杆配合设计0.01-0.02mm的微间隙（小于LSR溢边值），从源头减少毛边产生。
3.6 刀杆与外套管配合过松或过紧
原因分析：包胶外径公差失控、刀杆与套管配合间隙设计不合理、工艺条件波动导致包胶尺寸一致性差。
解决方案：
- 设计源头：清晰定义刀杆包胶段外径公差（通常±0.03mm）与外套管内径配合间隙（通常0.05-0.10mm过盈配合），每一个涉及密封的尺寸均需经过量测验证。
- 工艺稳定性：建立标准化的LSR注射工艺参数卡（温度/压力/时间/速度），每批次生产前进行工艺参数点检确认。
- 在线检测：每200件抽取1件进行包胶外径全尺寸检测（采用激光测径仪，精度±0.001mm），SPC监控关键尺寸的CpK≥1.33。
四、量产质控体系与法规合规
4.1 过程检验节点
橡楚橡胶针对超声刀刀杆LSR包胶建立四级检验体系：
| 检验节点 | 频次 | 检测项目 | 判定标准 |
|---|---|---|---|
| 进料检验（IQC） | 每批次 | LSR硬度/粘度/固化曲线；刀杆尺寸/表面粗糙度 | 符合来料规格书 |
| 首件检验（FAI） | 每批次/换模后 | 全尺寸检测+剥离强度+外观 | 全尺寸合格，剥离≥5N/mm |
| 过程检验（IPQC） | 每200件 | 包胶外径/长度/外观/气泡 | 尺寸CpK≥1.33 |
| 出货检验（OQC） | 每批次 | AQL抽样（AQL=0.65, Level II） | 零致命缺陷，零严重缺陷 |
4.2 法规合规要点
- ISO 13485医疗器械质量管理体系：建立完整的DHF（设计历史文件）和DMR（器械主记录），涵盖模具设计评审记录、工艺验证报告（IQ/OQ/PQ）、过程检验记录。
- ISO 10993生物相容性：LSR材料及成品包胶件需通过细胞毒性（ISO 10993-5）、致敏（ISO 10993-10）、皮内刺激（ISO 10993-23）三项基础生物学评价。
- 过程确认：LSR注射成型属于特殊过程，需按ISO 13485第7.5.6条款执行过程确认，包括设备鉴定（IQ）、工艺参数上下限挑战（OQ）、连续三批次生产验证（PQ）。
- 可追溯性：每件产品激光打标唯一序列号，关联原材料批次、生产日期、模具编号、工艺参数、检验记录，实现从原材料到成品的全流程追溯。
五、总结
超声刀刀杆LSR包胶是一项集精密模具设计、材料科学、工艺工程与质量管控于一体的高壁垒制造技术。其核心挑战在于：在细长钛合金刀杆上实现无压痕、无气泡、无毛边的薄壁LSR精密包覆，同时满足严格的尺寸公差（±0.03mm）、界面粘接强度（≥5N/mm）和生物相容性要求。
橡楚（湖北）橡胶有限公司凭借在LSR包胶与精密橡胶模具制造领域的多年积累，已形成涵盖模具设计、材料选型、工艺参数优化、缺陷防控与量产质控的完整技术体系，可为医疗器械制造企业提供从样品开发到批量交付的一站式LSR包胶解决方案。
