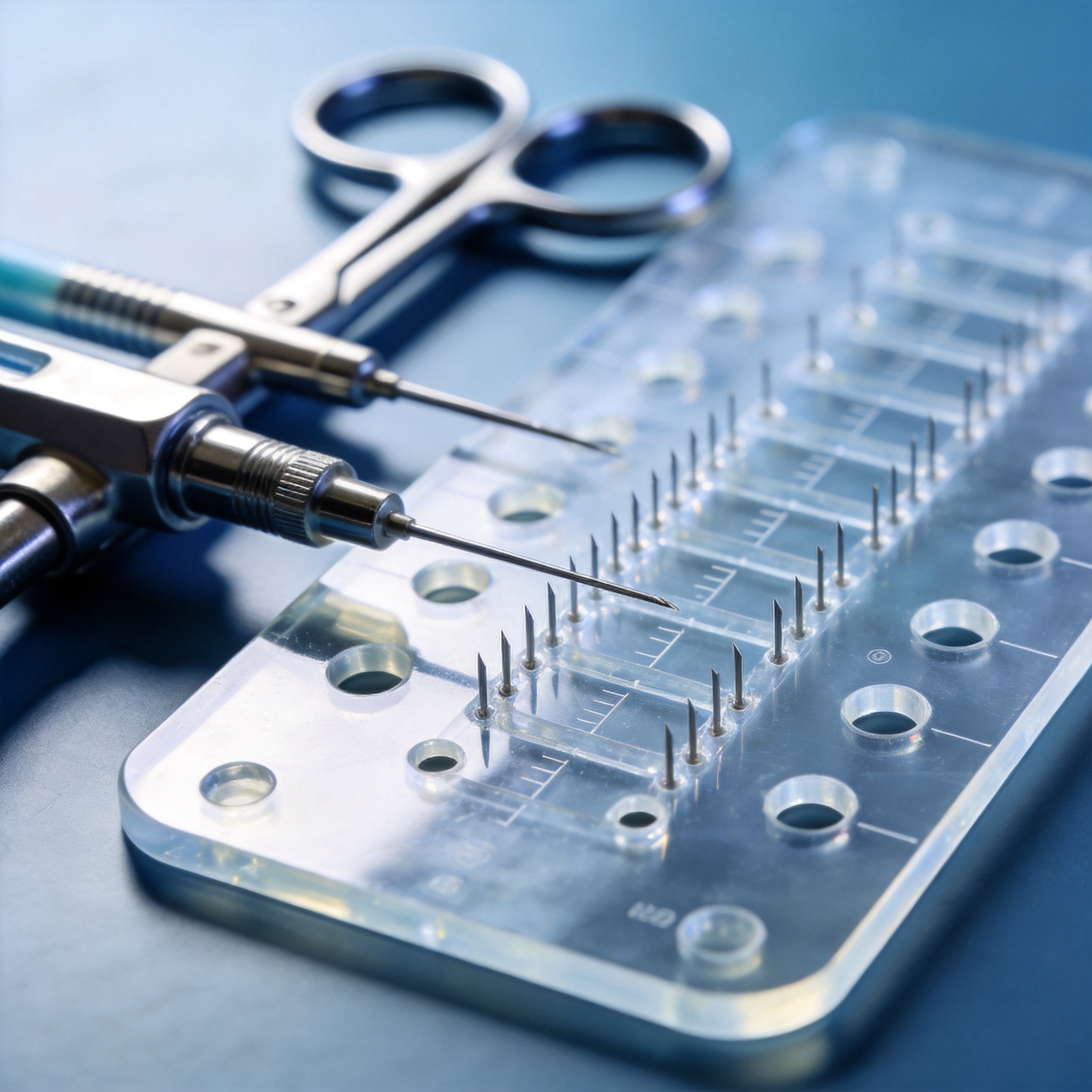

硅胶穿刺定位导模
分享
硅胶导模2026/09/04

硅胶穿刺定位导模

产品概述专为介入穿刺手术设计的医用级硅胶定位导模,为穿刺针提供精准的进针点、角度和深度引导。基于患者术前CT/MRI影像数据进行三维重建和穿刺路径规划,通过数字化设计和精密成型工艺制作个性化导模。导模底部贴合患者体表解剖形态,内部含精确标定…

硬度

50° ~ 70° Shore A

耐温

常温储存 / 可 134℃ 灭菌

颜色

透明/蓝色/绿色/肤色半透明

产品概述

产品概述

专为介入穿刺手术设计的医用级硅胶定位导模,为穿刺针提供精准的进针点、角度和深度引导。基于患者术前CT/MRI影像数据进行三维重建和穿刺路径规划,通过数字化设计和精密成型工艺制作个性化导模。导模底部贴合患者体表解剖形态,内部含精确标定的单孔或多孔穿刺导向通道,确保穿刺针沿规划路径准确到达目标靶点。广泛应用于肿瘤活检、粒子植入、射频消融、神经阻滞等多种介入诊疗操作,显著提高穿刺精准度和首次成功率。

核心特性

  • ±0.5mm 穿刺定位精度
  • 多孔多通道并行穿刺支持
  • 医用级硅胶,贴合舒适
  • 支持多角度倾斜穿刺
  • 可高压灭菌重复使用
  • 术前规划+定制化生产

技术参数

穿刺精度± 0.5mm
导向孔直径0.8mm ~ 5.0mm 定制
角度范围0° ~ 60°(相对垂直面)
通道数量1 ~ 20 孔按需定制
贴合精度≤ 0.3mm
硅胶硬度50° ~ 70° Shore A
消毒方式134℃ 高压蒸汽 / EO 灭菌
使用寿命≥ 50次消毒
生物相容性ISO 10993-5/10
设计交付24 ~ 72 小时

* 以上参数为实验室标准条件下测得,实际数值可能因产品结构及使用环境略有差异

材料特性

医用级液态硅胶主体

导模主体采用通过ISO 10993-5/10认证的医用级液态硅胶,柔软有弹性,能与体表轮廓均匀贴合,对皮肤压力分布均匀。硅胶材质与人体皮肤摩擦系数适中,定位后不易滑动移位,保证了穿刺过程中的稳定性。

增强导向孔衬套

每个穿刺导向孔内壁都镶嵌有高强度医用聚合物衬套,内壁经过精密抛光,摩擦系数低,穿刺针通过时阻力均匀,不会产生弹跳或偏移。衬套耐磨性能好,经过50次以上穿刺后精度仍保持稳定。

体表贴合型设计

导模的底曲面完全按照患者体表形态1:1复制,贴合间隙小于0.3mm。配合体表标记点和固定胶带,可以确保每次放置位置和角度都完全一致,实现可重复的精准定位。

物理性能

细胞毒性
0 级ISO 10993-5
皮肤刺激
无刺激ISO 10993-10
导向孔精度
位置 ± 0.1mm / 角度 ± 0.3°三坐标测量
压缩永久变形
≤ 3%ASTM D395
耐消毒性能
50次灭菌后精度稳定ISO 17665
穿刺阻力
均匀稳定,无卡顿临床测试

* 以上参数为实验室标准条件下测得,实际数值可能因产品结构及使用环境略有差异

产品优势

穿刺一次成功率高

传统徒手穿刺受医生经验和手感影响很大,对于深部小病灶的一次命中率往往不足50%,需要反复调整穿刺增加患者痛苦和并发症风险。使用导模后穿刺一次命中率可达95%以上,大大缩短手术时间,减少患者辐射暴露。

避开危险结构更安全

术前规划阶段即可在三维影像上精确设计穿刺路径,避开血管、神经、重要脏器等危险结构。导模严格按照规划路径导向,从物理上限制了穿刺角度和方向,从根本上降低了误穿重要结构的风险。

多孔并行效率高

对于需要多点穿刺的手术(如粒子植入、多靶点活检等),一块导模上可以同时设计多个穿刺导向孔,手术时可以按顺序快速完成多点穿刺,不需要每次重新定位,大大提高了手术效率。

减少对医生经验依赖

年轻医生使用导板也能达到经验丰富的医生的穿刺精准度,降低了对医生个人经验的依赖。这对基层医院开展介入手术尤其有价值,也有利于手术质量的标准化和均一化。

应用场景

肿瘤经皮穿刺活检:肺结节、肝脏肿瘤、胰腺占位、软组织肿块等深部病灶的经皮穿刺活检,提高取材成功率和准确性。

放射性粒子植入:前列腺癌、肺癌、肝癌等恶性肿瘤的放射性碘粒子植入治疗,精准控制粒子空间分布和剂量分布。

肿瘤消融治疗:射频消融(RFA)、微波消融、冷冻消融等肿瘤局部治疗的穿刺布针引导,确保消融范围完全覆盖肿瘤。

疼痛介入治疗:神经根阻滞、硬膜外穿刺、小关节注射、三叉神经射频等疼痛科介入手术的精准穿刺定位。

肝胆胰介入:经皮肝穿刺胆道引流(PTCD)、胰腺穿刺、脓肿引流等肝胆胰介入手术的精准穿刺引导。

选型指南

穿刺部位:说明具体的穿刺部位和脏器(如肺、肝、前列腺、脊柱等),不同部位的导模形态和设计思路不同。

影像数据:提供患者薄层CT(推荐层厚1mm)的DICOM数据,扫描范围需包含完整的病灶和体表标志。增强CT更有利于血管识别。

穿刺方案:提供穿刺靶点位置、选择的穿刺入路、需要避开的重要结构、穿刺角度和深度要求等关键参数。

针具规格:说明使用的穿刺针/活检针/消融针的外径和长度,以便匹配对应的导向孔尺寸。

交付时效:标准流程3天(1天设计+1天生产+1天发货),加急最快24小时内发货。

质量保证

ISO 13485医疗器械质量管理体系
ISO 10993生物相容性全项认证
CE一类医疗器械认证
每件出厂精度检测
附产品合格证和使用说明
支持第三方精度验证
3个月产品质保

代工服务

一站式服务
影像处理+穿刺规划+导模设计+生产全流程
医院合作
与医院介入科、疼痛科合作建立精准穿刺平台
品牌定制
OEM贴牌,支持客户品牌和包装定制
特殊定制
特殊部位、特殊针具规格的定制化导模
科研合作
与医院和科研机构开展新型穿刺技术合作
