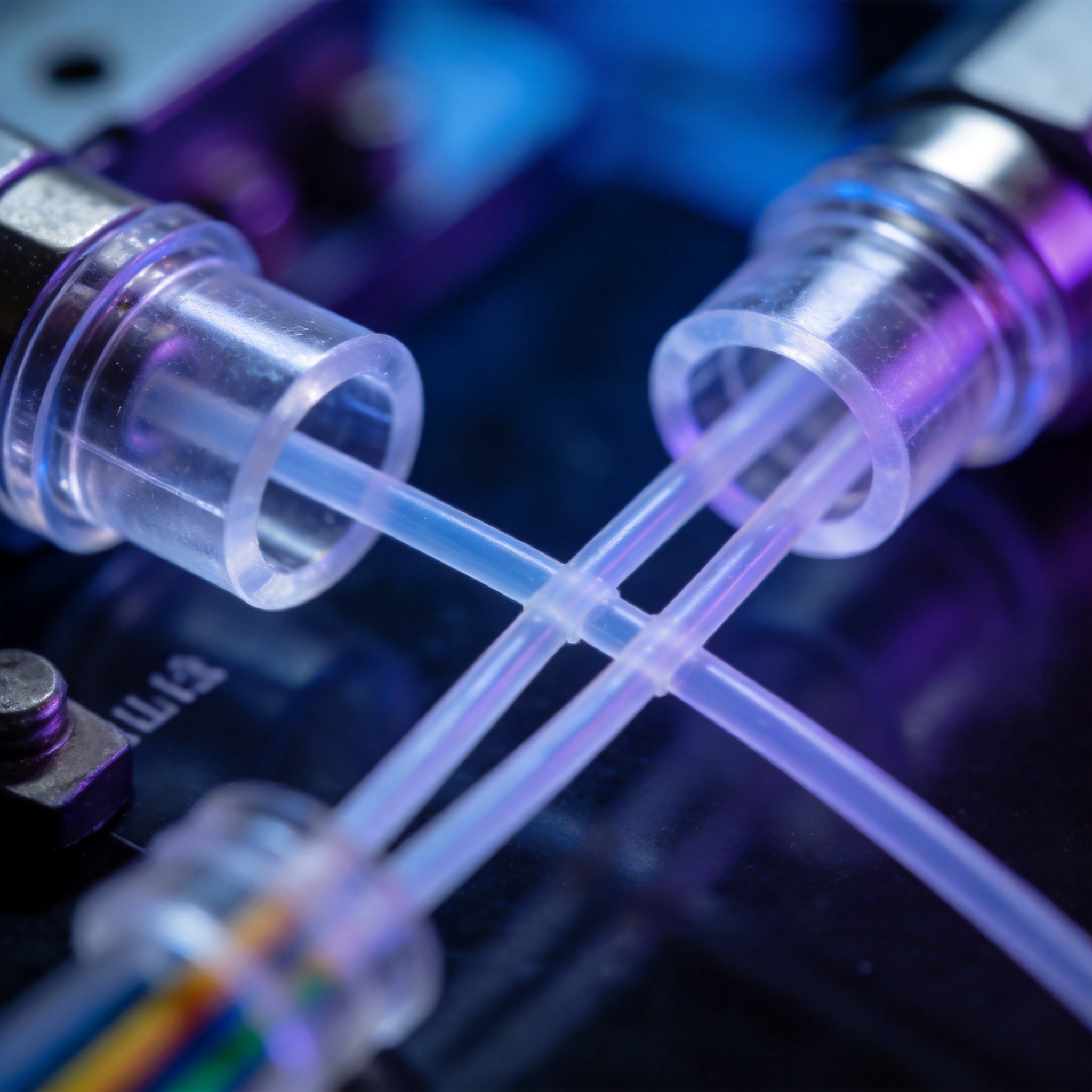

硅胶光纤导向套

产品概述专为光纤通信和光电行业设计的精密硅胶导向套,用于光纤穿引、对准、保护和导向等关键工序。采用超高纯度液态硅胶材料,内孔经过镜面抛光处理,表面粗糙度Ra≤0.05μm,不会刮伤光纤涂层。低折射率硅胶材料可作为光纤包层使用,也可以制成带微…

硬度

30° ~ 70° Shore A 多档可选

耐温

-50℃ ~ 200℃

颜色

透明/高透无色/淡红色/乳白

产品概述

产品概述

专为光纤通信和光电行业设计的精密硅胶导向套,用于光纤穿引、对准、保护和导向等关键工序。采用超高纯度液态硅胶材料,内孔经过镜面抛光处理,表面粗糙度Ra≤0.05μm,不会刮伤光纤涂层。低折射率硅胶材料可作为光纤包层使用,也可以制成带微孔阵列的光纤导向板,用于光纤阵列(FA)、光纤连接器、光模块等的精密组装。产品尺寸精度高,同轴度好,化学稳定性强,是光通信器件制造中不可或缺的精密导向元件。

核心特性

  • 内孔镜面抛光,不刮伤光纤
  • 内径精度 ±0.5μm,同轴度 ≤1μm
  • 低介电常数,高频性能好
  • 耐高温抗老化,性能稳定
  • 单孔/多孔阵列按需定制
  • 支持超细光纤(50μm起)

技术参数

内径范围50μm ~ 5mm
内径公差± 0.5μm ~ ± 5μm
同轴度≤ 1μm ~ 5μm
内孔粗糙度Ra ≤ 0.05μm
邵氏硬度30° ~ 70° Shore A
折射率1.40 ~ 1.43 可定制
工作温度-50℃ ~ 200℃
介电常数≤ 2.9(1MHz)
阵列孔数1 ~ 256 孔定制
孔间距精度± 1μm

* 以上参数为实验室标准条件下测得,实际数值可能因产品结构及使用环境略有差异

材料特性

高纯度光学级硅胶

采用超高纯度的光学级液态硅胶材料,杂质含量控制在ppm级别,可见光透过率超过90%。极低的离子含量确保了不会对光纤产生金属离子污染,特别适合光纤对接、耦合等对材料纯度要求极高的应用场景。

亚微米级内孔精度

通过精密模具和特殊成型工艺,内孔直径公差可达±0.5μm,同轴度小于1μm。内孔壁经过镜面处理,粗糙度低至Ra 0.05μm以下,光纤穿过时不会被刮伤涂层,也不会产生微弯损耗,保证了光信号的稳定传输。

低折射率包层配方

可定制低折射率(1.40~1.43)的硅胶材料作为光纤的外包层,与标准光纤的包层折射率匹配或更低,实现全反射导光。这种硅胶包层光纤柔韧性好、抗弯曲、抗辐射,可用于特殊环境的光传输。

物理性能

拉伸强度
> 7 MPaASTM D412
撕裂强度
> 20 kN/mASTM D624
体积电阻率
10¹⁵ Ω·cmASTM D257
介电常数
2.8 ~ 2.9ASTM D150
透光率
> 90%(可见光)ASTM D1003
热膨胀系数
≤ 2.5×10⁻⁴ /℃GB/T 1036

* 以上参数为实验室标准条件下测得,实际数值可能因产品结构及使用环境略有差异

产品优势

保护光纤不受损伤

超光滑的内孔表面和柔软的硅胶材质,使光纤穿过时受到的摩擦力极小,不会擦伤、刮花光纤涂层和包层。在光纤穿引、组装、测试等工序中使用,可以显著降低光纤损伤率,提高产品合格率,减少因光纤微裂纹导致的后期失效。

超高精度导向

亚微米级的内孔精度和同轴度,保证了光纤的精准定位。在光纤阵列(FA)、光纤连接器、波导耦合等需要高精度对准的应用中,导向精度直接决定了器件的插入损耗。我们的导向套可以使对准偏差控制在1μm以内,保证了器件的光学性能。

耐高温稳定性好

硅胶材料在-50℃~200℃的宽温度范围内性能稳定,热膨胀系数远低于普通聚合物。在高低温循环测试中,光纤组件的参数变化小,可靠性高。这对需要在恶劣环境下工作的光通信器件尤为重要。

可定制性强

从单孔到几百孔的阵列,从圆形到异形截面,从直通型到阶梯型变径,各种结构都可以定制。模具开发周期短,小批量定制也能快速交付,非常适合研发阶段和小批量生产的需求。

应用场景

光纤阵列(FA)制造:多芯光纤阵列的精密定位和组装,保证各光纤之间的间距精度和端面平行度,是平面光波导(PLC)分路器、AWG等器件的关键部件。

光纤连接器组装:LC/SC/FC/MPO等各类光纤连接器的光纤穿引和定位,确保光纤在陶瓷插芯中的同心度和位置精度。

光模块耦合封装:光收发模块中激光器、探测器与光纤的耦合对准导向,提高耦合效率,降低封装难度。

医疗导光器件:医用内窥镜、光动力治疗、激光美容等设备中的光纤束导向和保护,保证光学性能和使用安全。

光纤传感器:光纤光栅传感器、分布式光纤传感器等传感光纤的穿管和封装,提高传感器件的可靠性和稳定性。

选型指南

内径尺寸:根据光纤直径或光缆外径选择,一般建议间隙为光纤直径的5%~10%以保证顺利穿入,具体根据应用的精度要求调整。

精度等级:标准级(±5μm,常规穿线保护)、精密级(±2μm,连接器组装)、超高精级(±0.5μm,光纤阵列/耦合)。

结构形式:直通单孔、变径阶梯孔、多孔阵列(直线/矩形/圆形排列)、异形截面等,根据具体应用选择。

材质要求:标准光学级(一般应用)、低折射率(作为包层)、高透光(光接触/导光)、耐高温(>150℃长期使用)。

定制服务:提供从设计、打样到批量生产的全流程服务,支持科研和小批量试制的快速打样。

质量保证

ISO 9001质量管理体系
RoHS环保认证
REACH合规
100级洁净车间生产
每件尺寸抽检 + 通光测试
附材质检测报告
6个月质保期

代工服务

非标定制
各种孔径、孔数、排列的定制化导向套/导向板
材料定制
特殊折射率、耐高温、医用级等特殊材料配方
配合开发
配合客户光器件研发进行配套设计和打样
批量供应
从科研小批量到大批量生产的稳定供应
技术支持
提供光纤导向和封装的技术咨询服务
