产品概述
产品概述

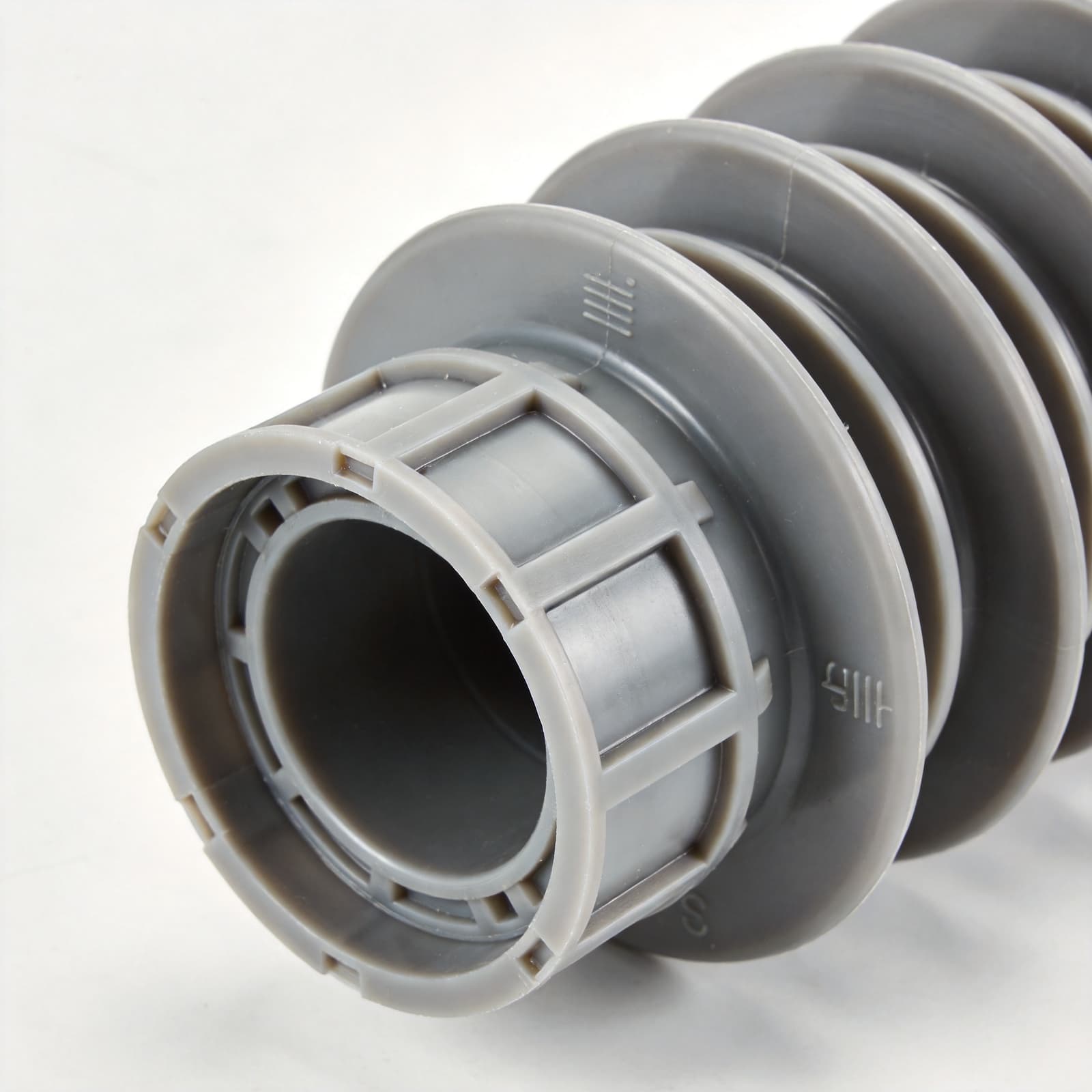

专为10-35kV环网柜（RMU）进出线套管设计的LSR液态硅胶绝缘套管，采用高绝缘型液态硅橡胶经精密注射成型。环网柜是配电网环网供电的关键设备——将进线电缆与出线电缆通过SF6/固体绝缘开关连接，绝缘套管将高压导体从SF6气室/固体绝缘内部引出至外部电缆连接处。套管采用锥形绝缘体+嵌件一体结构——内嵌铜/铝导电杆（Φ12-20mm），外部LSR锥形绝缘体（壁厚渐增从5mm至15mm）提供径向绝缘和爬电距离。介电强度>25kV/mm（最薄5mm处耐压>125kV），爬电距离>300mm（35kV等级）。局部放电<5pC@1.73U0。SF6气密（泄漏率<0.1%/年）或固体绝缘界面压力>0.15MPa。通过IEC 62271-201和IATF 16949认证。
核心特性
- 锥形绝缘体，壁厚5-15mm渐变
- 爬距>300mm，局放<5pC
- SF6气密<0.1%/年或界面>0.15MPa
技术参数
| 材质 | 绝缘型液态硅胶（LSR）+铜/铝嵌件 | 局部放电（1.73U0） | <5pC |
| 硬度 | Shore A 50-60 | 爬电距离（35kV） | >300mm |
| 温度范围 | -40°C ~ 150°C | 介电强度 | >25kV/mm |
* 以上参数为实验室标准条件下测得，实际数值可能因产品结构及使用环境略有差异
物理性能
| 检测项目 | 检测参数 | 测试标准 |
|---|---|---|
| 拉伸强度 | ≥8 MPa | ASTM D412 |
| 断裂伸长率 | ≥350% | ASTM D412 |
| 介电强度 | >25 kV/mm | ASTM D149 |
| 局部放电 | <5 pC | IEC 60270 |
* 以上参数为实验室标准条件下测得，实际数值可能因产品结构及使用环境略有差异
产品优势
锥形电场优化
壁厚从5mm渐变至15mm（锥角约5°），电场沿套管表面均匀分布，最大场强<3kV/mm（远低于LSR耐压25kV/mm），局部放电<5pC。
嵌件一体成型
铜/铝导电杆在注射成型时嵌入LSR绝缘体中（嵌件温度120°C预热），界面化学粘合无气隙。比"导电杆穿入绝缘管"组装方案减少界面缺陷导致局放的风险。
SF6气密/固体界面
SF6环网柜用：套管法兰密封SF6泄漏<0.1%/年。固体绝缘用：套管与固体绝缘界面压力>0.15MPa无气隙。
应用场景
环网柜进出线套管：SF6环网柜电缆室进出线套管。
固体绝缘环网柜套管：固体绝缘环网柜母线/电缆套管。
箱式变电站套管：欧式/美式箱变高压套管。
选型指南
电压等级：12kV/24kV/36kV。额定电流：630A/1250A。绝缘介质：SF6气体绝缘 / 固体绝缘（EPDM/环氧）。
质量保证
代工服务
| 来图来样定制 | 支持来图来样定制加工，公差±0.02mm | |
| 模具开发量产 | 精密模具开发+量产一站式服务 | |
| 材质定制 | 硬度/耐温/绝缘等级按需定制 | |
| 测试报告 | 提供介电强度/体积电阻率测试报告 | |
| 包装方案 | 工业级防护包装，支持品牌定制 |
