产品概述
产品概述

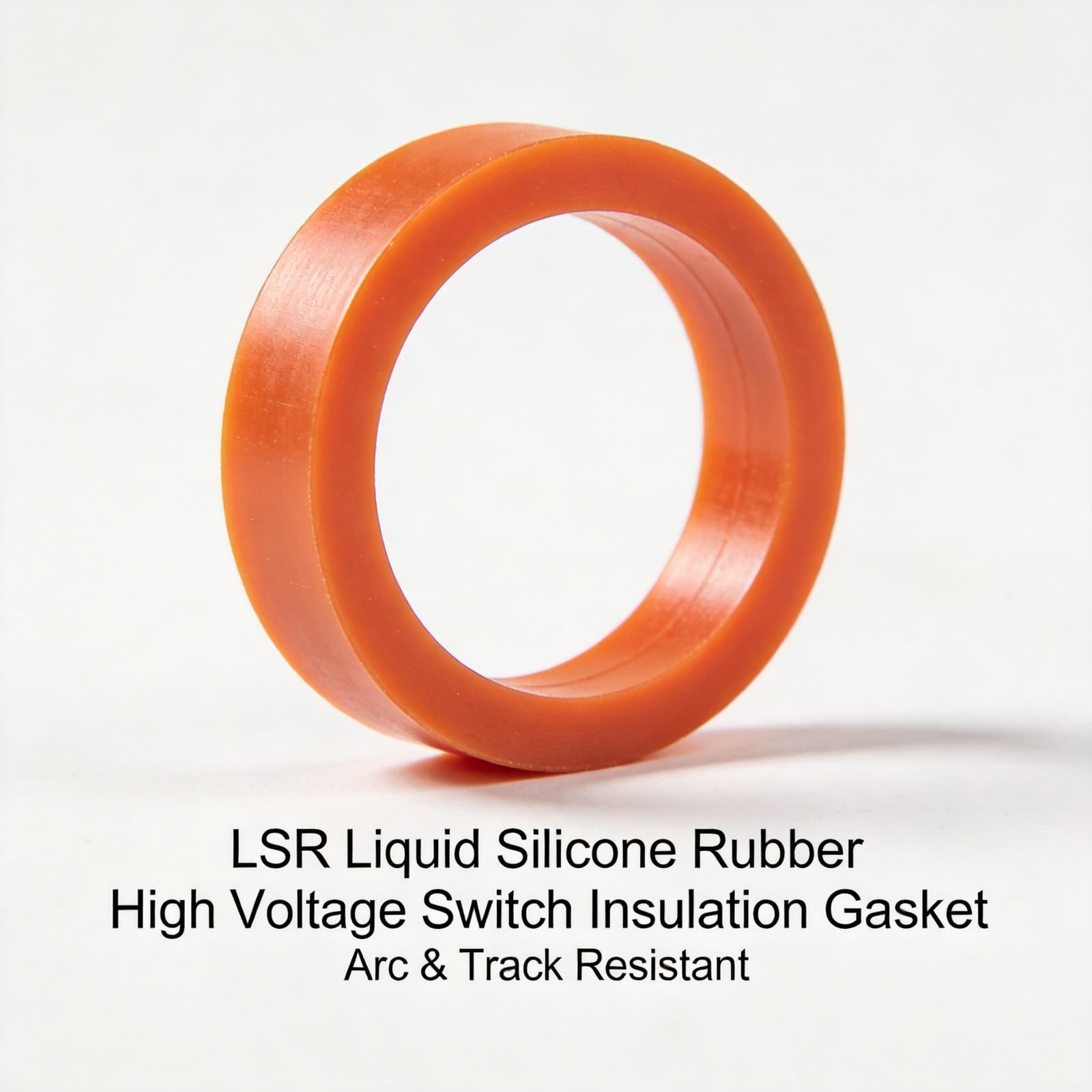

专为高压隔离开关/接地开关设计的LSR液态硅胶绝缘垫片，采用高绝缘型液态硅橡胶经精密注射成型。高压开关是变电站操作和隔离的核心设备——隔离开关在无载条件下分合母线连接，接地开关将停电设备接地确保检修安全。绝缘垫片安装于开关旋转绝缘子与金属底座之间、动静触头与支撑绝缘子之间，提供电气绝缘+机械缓冲。垫片采用圆形平板截面（厚度4-6mm，直径Φ80-200mm），螺栓孔周围加厚（+2mm）防止压裂。介电强度>20kV/mm（4mm厚度耐压>80kV），满足110kV隔离开关绝缘要求。压缩强度>15MPa（螺栓预紧力下不压溃）。耐UV/臭氧（户外30年不老化）。通过IEC 62271-102和IATF 16949认证。
核心特性
- 介电>20kV/mm耐压>80kV，满足110kV
- 压缩强度>15MPa，螺栓孔加厚防裂
- 户外30年耐候
技术参数
| 材质 | 绝缘型液态硅胶（LSR） | 介电强度 | >20kV/mm |
| 硬度 | Shore A 55-65 | 压缩强度 | >15MPa |
| 温度范围 | -40°C ~ 150°C | 厚度 | 4-6mm |
* 以上参数为实验室标准条件下测得，实际数值可能因产品结构及使用环境略有差异
物理性能
| 检测项目 | 检测参数 | 测试标准 |
|---|---|---|
| 拉伸强度 | ≥9 MPa | ASTM D412 |
| 断裂伸长率 | ≥250% | ASTM D412 |
| 介电强度 | >20 kV/mm | ASTM D149 |
| 压缩强度 | >15 MPa | ASTM D575 |
* 以上参数为实验室标准条件下测得，实际数值可能因产品结构及使用环境略有差异
产品优势
螺栓孔加厚防裂
螺栓孔周围加厚2mm（环形加厚区直径=螺栓头直径+10mm），将螺栓预紧力（M12螺栓约30kN）分散在加厚区域。螺栓压紧后垫片不裂不翘。
高压缩强度
压缩强度>15MPa（约150kg/cm²），4个M12螺栓预紧力（约120kN）下垫片压缩变形<0.3mm（垫片厚度4mm的7.5%），不影响开关触头对中。
户外耐久
LSR硅胶耐UV/臭氧/酸雨户外30年不老化，比环氧树脂垫片（UV下粉化龟裂）更适合户外隔离开关。
应用场景
隔离开关绝缘垫：旋转绝缘子底座/触头支撑绝缘垫。
接地开关绝缘垫：接地开关底座与地网绝缘垫。
断路器绝缘垫：断路器瓷柱与机构箱绝缘垫。
选型指南
垫片直径：Φ80mm/Φ120mm/Φ160mm/Φ200mm。厚度：4mm/5mm/6mm（根据绝缘距离）。螺栓孔：4孔/6孔/8孔（根据开关底座）。
质量保证
代工服务
| 来图来样定制 | 支持来图来样定制加工，公差±0.02mm | |
| 模具开发量产 | 精密模具开发+量产一站式服务 | |
| 材质定制 | 硬度/耐温/绝缘等级按需定制 | |
| 测试报告 | 提供介电强度/体积电阻率测试报告 | |
| 包装方案 | 工业级防护包装，支持品牌定制 |
常见问题
