产品概述
产品概述

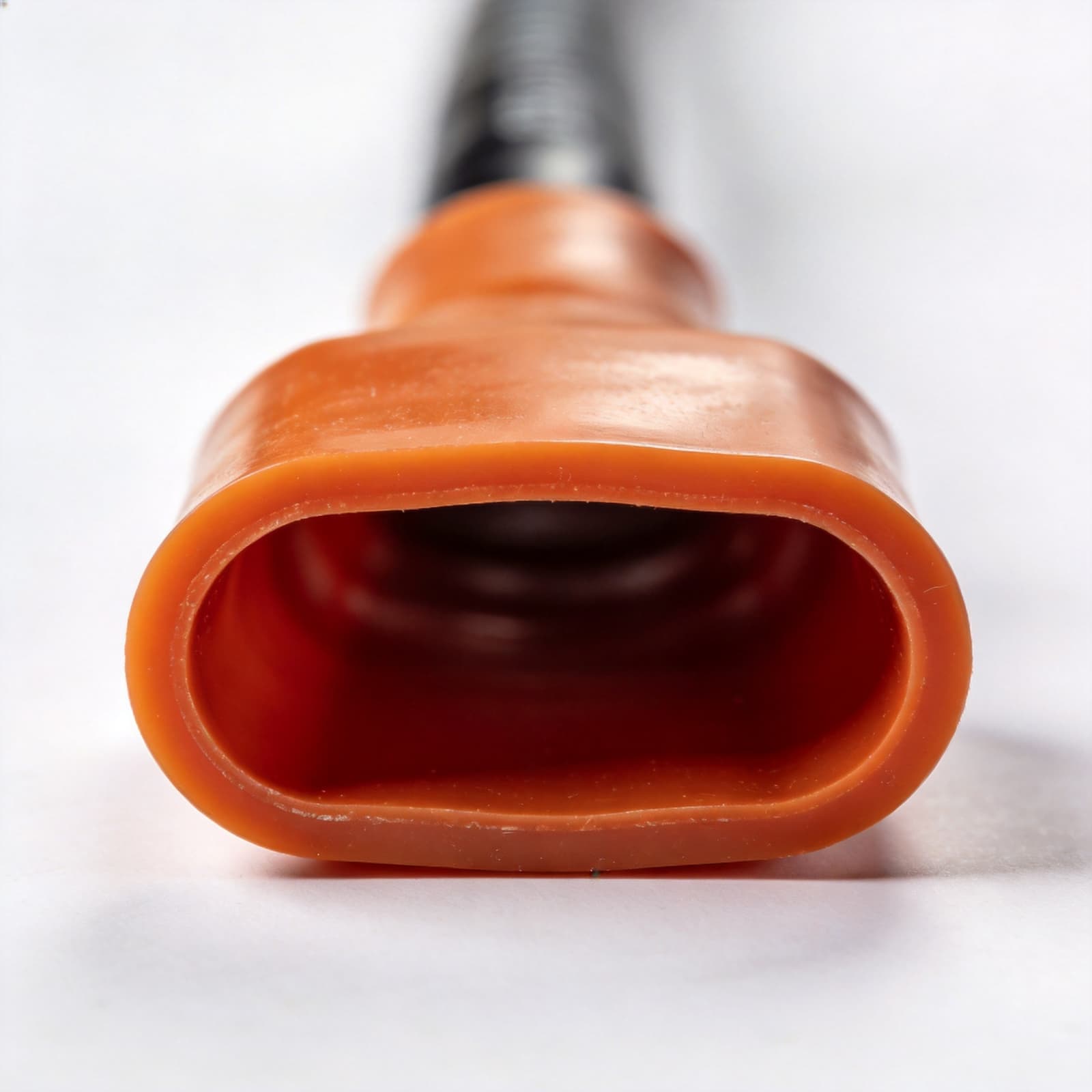

专为新能源汽车高压电缆设计的LSR液态硅胶绝缘护套，采用高绝缘型液态硅橡胶（体积电阻率>10^14Ω·cm）经精密注射成型。护套套在高压电缆（截面25-95mm²）与连接器结合部，将裸露的电缆绝缘层-连接器过渡段完全包覆，消除因电缆弯曲/振动导致的绝缘层磨损和爬电风险。产品采用锥形过渡+波纹管结构——锥形段（角度15°）平滑过渡电缆外径至连接器外径消除应力集中，波纹管段（3道波纹）随电缆弯曲自由伸缩弯曲半径>3倍电缆外径。介电强度>20kV/mm满足800V高压平台。醒目橙色（RAL 2003）符合GB/T 18384。通过UL94 V-0和IATF 16949认证。
核心特性
- 锥形过渡+波纹管，弯曲半径>3×外径
- 介电强度>20kV/mm适用800V
- UL94 V-0+IATF 16949
技术参数
| 材质 | 绝缘型液态硅胶（LSR） | 介电强度 | >20kV/mm |
| 硬度 | Shore A 50-60 | 体积电阻率 | >10^14Ω·cm |
| 温度范围 | -40°C ~ 200°C | 阻燃等级 | UL94 V-0 |
* 以上参数为实验室标准条件下测得，实际数值可能因产品结构及使用环境略有差异
物理性能
| 检测项目 | 检测参数 | 测试标准 |
|---|---|---|
| 拉伸强度 | ≥8 MPa | ASTM D412 |
| 断裂伸长率 | ≥400% | ASTM D412 |
| 介电强度 | >20 kV/mm | ASTM D149 |
| 体积电阻率 | >10^14 Ω·cm | ASTM D257 |
* 以上参数为实验室标准条件下测得，实际数值可能因产品结构及使用环境略有差异
产品优势
应力消除
锥形过渡（角度15°）将电缆弯曲应力均匀分布在锥形段（长度约15mm），避免应力集中在电缆-连接器结合部导致绝缘层开裂。
随动弯曲
波纹管段3道波纹伸缩率>200%，电缆弯曲半径>3倍外径（比裸电缆的5倍更小），布线空间更灵活。
醒目安全
橙色RAL 2003（GB/T 18384高压安全标识），高压电缆一目了然。检修时快速辨识高压/低压线束避免误操作。
应用场景
电池包-电驱高压电缆：连接电池包与电驱的高压电缆护套。
充电接口-电池包电缆：快充接口至电池包高压线束护套。
PDU内部高压线束：配电单元内部高压电缆绝缘护套。
选型指南
电缆截面：25mm²/35mm²/50mm²/70mm²/95mm²（根据高压电缆规格）。护套长度：标准80mm/120mm/150mm。颜色：橙色（高压标准）。
质量保证
代工服务
| 来图来样定制 | 支持来图来样定制加工，公差±0.02mm | |
| 模具开发量产 | 精密模具开发+量产一站式服务 | |
| 材质定制 | 硬度/耐温/耐油/阻燃按需定制 | |
| 车规认证 | 提供IATF 16949/UL94阻燃测试报告 | |
| 包装方案 | 汽车级防护包装，支持VMI/JIT配送 |
