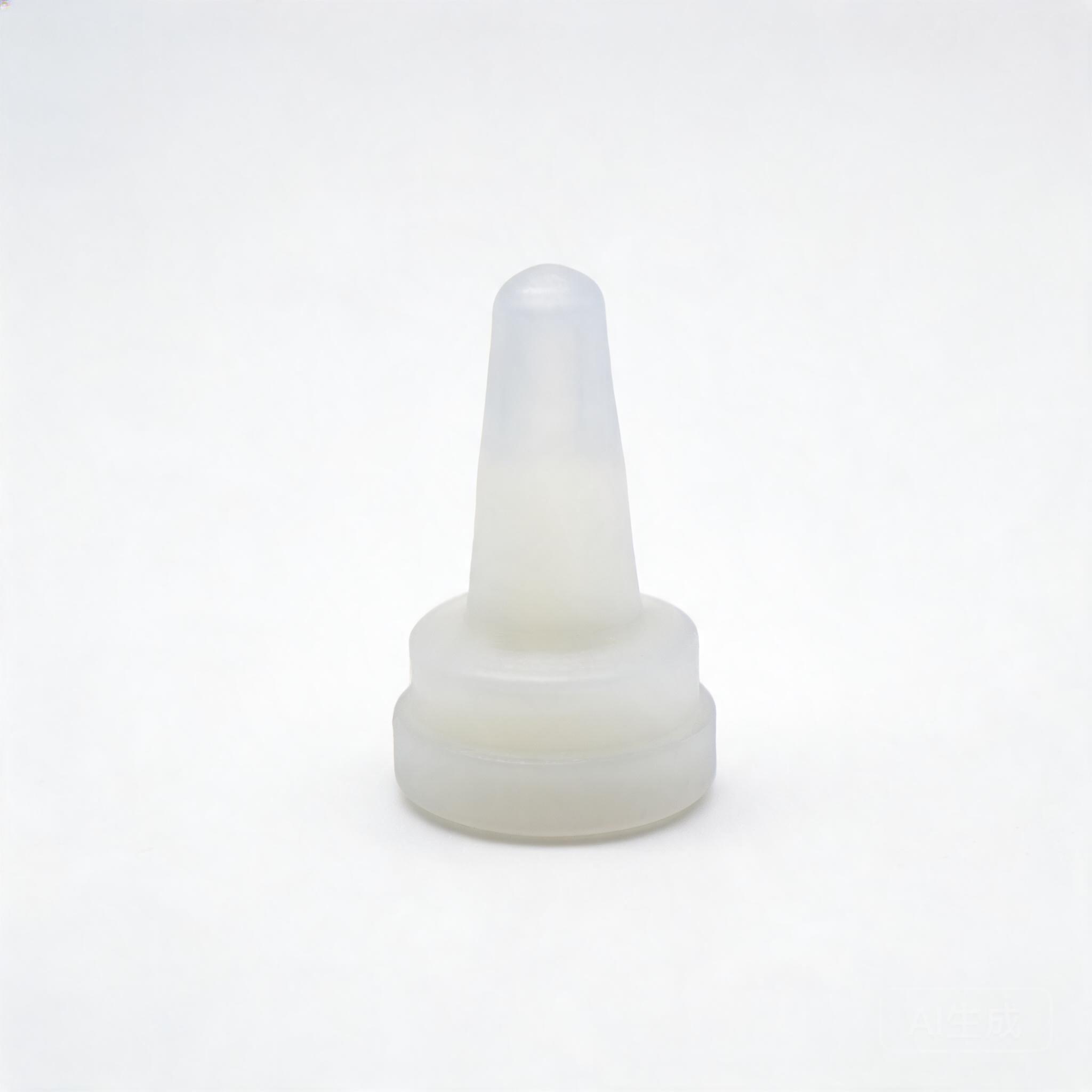

液体硅胶耐高压绝缘塞 电子设备密封绝缘防护配件

产品概述

液体硅胶耐高压绝缘塞是专为电子设备内部高压点位、接线端口、开孔缝隙设计的高性能密封绝缘防护配件，采用食品级/工业级高纯度液体硅橡胶（LSR）经真空模压成型工艺制备，兼具优异的电气绝缘性能、高压耐受能力和长效密封特性。产品可在高电压、高低温交变、潮湿、粉尘等复杂工况下长期稳定工作，解决传统橡胶绝缘塞易老化、绝缘性能衰减快、高压下易击穿的行业痛点，是新能源、工业控制、消费电子等领域高压防护场景的核心配套元件。

技术参数

材料特性

产品主体采用加成型液体硅橡胶原材料，分子主链为硅氧键（Si-O）结构，化学惰性强：

• 主体材质纯度≥99.5%，无低分子挥发物析出，不会对电子元器件造成腐蚀污染
• 耐温范围：-60℃~220℃，特殊定制款可耐受260℃瞬时高温
• 耐候性：通过1000h氙灯老化测试，紫外线照射下无龟裂、硬度变化≤邵氏A 2度
• 耐介质性能：可耐受弱酸、弱碱、普通润滑油、电子助焊剂等常见工业介质，长期接触无溶胀、无溶解。

物理性能

工艺参数

产品采用全自动液态硅胶注射成型工艺生产，尺寸精度可控：

• 成型收缩率≤0.1%，常规尺寸公差可达到ISO 3302-1 M2级，精密款可达M1级
• 毛边厚度≤0.02mm，无需二次打磨即可满足装配要求
• 推荐过盈装配量：0.1~0.3mm（根据安装孔径实际尺寸调整），装配后无间隙、不松动。

产品优势

1. 超高高压耐受能力：特殊分子配方设计使产品击穿电压强度远超普通橡胶绝缘件，2mm厚度即可耐受15kV以上工频电压，避免高压放电、击穿短路风险，适配1000V~35kV不同等级高压场景的绝缘防护需求。
2. 长效密封防护：低压缩永久变形特性保证产品长期受压后仍保持原有弹性，装配后可实现IP67以上防护等级，有效阻挡水汽、粉尘、油污进入设备内部，适合户外、水下等复杂环境使用。
3. 安装适配性强：可根据安装孔位定制圆柱形、锥形、台阶型、带卡槽等不同结构，30A~70A多硬度可选，过盈装配时无需专用工具即可轻松压入，拆卸时无残留、不损伤孔壁，支持重复拆装使用。
4. 环境适应性优异：可在-60℃低温到220℃高温环境下长期工作，高低温循环后绝缘性能衰减率≤5%，耐臭氧、耐紫外线老化，户外使用寿命可达10年以上，室内使用年限超过15年。
5. 环保安全合规：原材料无卤素、无邻苯二甲酸盐，符合RoHS、REACH环保要求，食品接触级款符合GB 4806.11、FDA 21CFR 177.2600标准，可用于与食品接触的小家电设备绝缘防护。

应用场景

1. 新能源行业：新能源汽车动力电池包内部高压线束接插件密封绝缘、充电枪内部高压触点防护、储能系统PCS变流器柜开孔密封、光伏逆变器直流端接线端口绝缘封堵。
2. 工业控制领域：高压配电柜母排开孔绝缘密封、伺服电机接线端子防护、工业机器人内部高压信号线路端口绝缘塞、矿用防爆设备电气间隙填充绝缘。
3. 消费电子领域：大功率电源适配器高压部位绝缘封堵、家用美容仪高压电极周边防护、快充充电器内部PCB板高压点位绝缘、厨房小家电内部加热模块接线端密封绝缘。
4. 医疗设备领域：医用高压氧舱电气接口绝缘防护、核磁共振设备内部高压线路端口密封、高频手术设备高压模块开孔绝缘塞，满足医疗设备生物相容性和消毒耐受要求。

选型指南

硬度选择

• 30A~40A：适合不规则孔位、薄壁安装场景，密封性能优异，装配阻力小，适合频繁拆装的维护场景。
• 45A~55A：通用款，兼顾密封性能和结构支撑性，适配大多数常规圆形/方形开孔的绝缘防护需求。
• 60A~70A：适合高压、高振动场景，结构强度高，抗挤压变形能力强，适配重载工业设备的固定孔位防护。

尺寸规格

常规备货包含φ3mm~φ50mm全系列圆形绝缘塞，支持非标定制：

• 优先测量安装孔的实际内径，绝缘塞标称外径建议比安装孔内径大0.1~0.3mm，保证过盈装配的密封效果。
• 深度≥5mm的孔位建议选择带定位台阶的款式，防止装配过深或脱出。
• 特殊异形孔位可提供3D图纸开模定制，开模周期3~7天。

材料等级

• 工业级：满足常规电气绝缘和密封要求，符合RoHS、REACH标准，性价比高，适合普通工业设备和消费电子使用。
• 阻燃级：添加环保阻燃剂，达到UL94 V-0阻燃等级，适合动力电池、储能柜、配电柜等有防火要求的场景。
• 食品接触级：采用高纯度食品级液体硅胶原材料，适合厨房小家电、食品加工设备的绝缘防护场景。
• 医疗级：通过ISO 10993生物相容性测试，可耐受环氧乙烷、高温高压消毒，适配医疗设备使用需求。

质量保证

产品生产过程执行IATF 16949质量管理体系，所有批次产品经过三道检验：原材料入厂检测每批验证纯度和绝缘性能，生产过程中每2小时抽样检测尺寸、硬度和击穿电压，成品出厂前100%进行外观和高压导通测试，确保不良品流出率≤0.1%。

产品提供12个月质量质保期，质保期内正常使用情况下出现绝缘击穿、开裂、变形、密封失效等问题，免费更换或全额退款。可根据客户需求提供第三方权威检测机构出具的性能测试报告、UL认证报告、食品接触级认证报告、医疗级生物相容性报告等资质文件，满足不同行业的准入要求。
