客户难题
某精密测量仪器厂商的三坐标测量仪在车间环境中精度漂移超标：地面振动（源自隔壁冲压车间）通过设备底脚传导至大理石平台，导致测量重复性从±1.5μm恶化至±4.2μm。客户尝试过多种减震方案均不理想，要求隔振效率≥90%（10-100Hz频段）。
!
橡楚方案

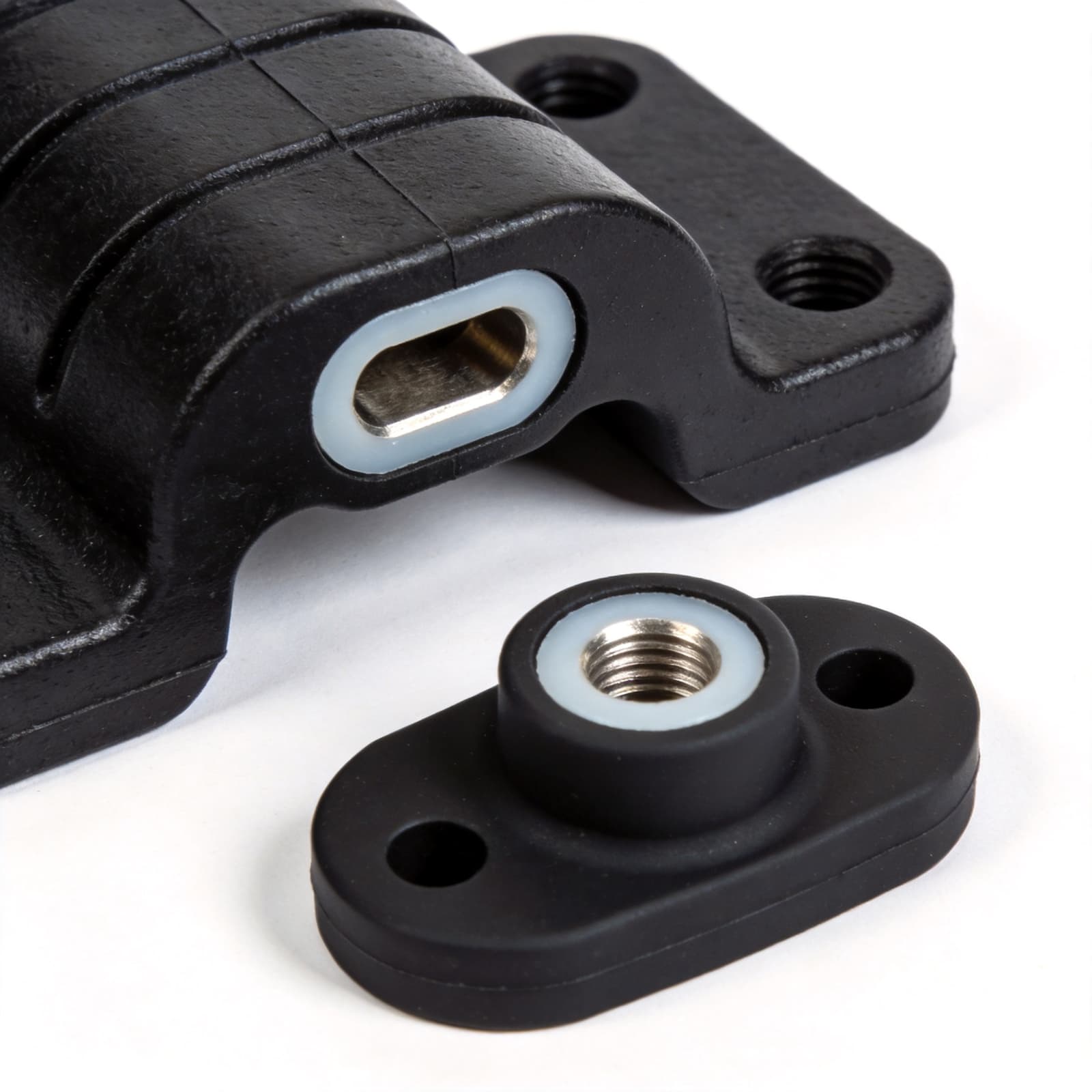

橡楚设计了多层复合减震脚杯：外层为高阻尼硅橡胶（损耗因子tanδ=0.35），中间层为锥形弹簧钢片提供刚度，内层为微孔发泡硅胶吸收高频振动。通过调整各层厚度比和锥角参数，将系统固有频率调至7Hz（远低于车间主要振动频率25-60Hz）。模具采用分层注射+热压复合工艺。
交付成果
安装新减震脚杯后，测量仪重复性恢复至±1.6μm，10-100Hz频段隔振效率达94%。客户将该减震方案推广至其全系精密测量设备，并推荐给集团内另外2家子公司。
分享
项目快照
行业
工业设备
材质
高阻尼硅橡胶+微孔发泡复合
工艺
分层注射+热压复合
关键指标
隔振效率94% / 重复性±1.6μm
交期
首批500套 / 18天交付
